产品大全

CQB 磁力泵

产品分类:
泵管阀及配件/泵/磁力泵

产品介绍

CQB 磁力泵


用 途:
本产品广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、科研机构、国防工业等行业输送酸,碱液,油类稀有贵重溶液,毒液,挥发性液体,特别是易燃,易爆液体的输送。在电子行业中 的印刷线路板及化成箔的生产工艺流程中使用更为理想。适用温度:-20℃~100℃。

防漏设计:
取消了轴封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸 、碱、强氧化剂等腐蚀介质毫不受损,具有全密封,无泄漏,耐腐蚀性强等优点。

操作原理:
以静密封取代动密封,驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转,具有结构紧凑、外型美观、体积小、躁音低、运行可靠、使用维修方便、安全节能等特点。

泵体结构:
泵接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

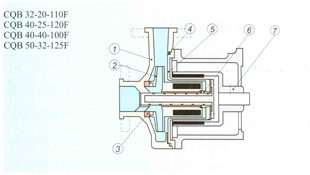

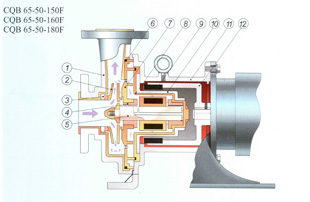

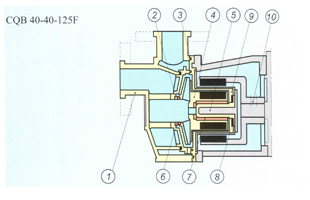

结构与材料:
泵 体氟塑料合金
密封圈氟橡胶/F4
轴 承高密度碳
叶 轮氟塑料合金/永磁体
主 轴碳化硅或氧化铝陶瓷
止推圈高密度碳
隔离套氟塑料合金/F46
外 磁HT200/永磁体

泵 体氟塑料合金
叶 轮氟塑料合金/永磁体
口 环碳化硅或氧化铝陶瓷
密封圈氟橡胶
隔离套F46/1Cr18Ni9Ti
轴 承填充F4
外 磁HT200/永磁体

泵 体氟塑料合金
副叶轮氟塑料合金
密封圈氟橡胶/F4
叶 轮氟塑料合金/永磁体
主 轴钢衬F4
口 环碳化硅或氧化铝陶瓷
轴 承碳化硅或氧化铝陶瓷
密封垫氟橡胶/F4
隔离套F46/1Cr18Ni9Ti
外 磁HT200/永磁体

泵 体F46衬里
叶 轮氟塑料合金
口 环碳化硅或氧化铝陶瓷
轴 承填充F4
主 轴碳化硅或氧化铝陶瓷
密封圈氟橡胶/F4
中轴座氟塑料合金
隔离套氟塑料合金
转 子F46/稀土永磁体
不锈钢套1Cr18Ni9Ti
支 架HT200
外 磁HT200/稀土永磁体


CQB-L系列



泵 体F46衬里
叶 轮氟塑料合金
叶轮螺母填充F4
口 环碳化硅或氧化铝陶瓷
密封圈氟橡胶
泵 盖衬F46
隔离套F46/加强套
转 子F46/高性能稀土永磁体
主 轴碳化硅或氧化铝陶瓷
外 磁HT200/稀土永磁体
支 架HT200

型号意义:

CQB50-32-125FLA

CQB

表示磁力驱动的离心泵

F

表示材料为氟塑料合金

50

表示泵进口直径是 50 mm

L

表示长支架带底板

32

表示泵出口直径是 32 mm

A

表示改型或更新换代产品

125

表示叶轮名义直径是 125 mm


型号及参数: 点击型号查看安装尺寸

型 号流量
(m3/h)
扬程
(m)
汽蚀余量
(m)
转速
(r/min)
进口直径
(mm)
出口直径
(mm)
使用温度
(℃)
电机功率
(kw)
重量
(kg)
CQB 技术参数(短支架系列,直联式)
CQB16-12-50F0.62.09.02900Φ16Φ12<8025 w5
CQB15-15-65F0.83.26.02900Φ15Φ15<80180 w7
CQB20-15-75F1.67.06.02900Φ20Φ15<80180 w8
CQB25-20-100F2.510.56.02900Φ25Φ20<80370 w12
CQB32-20-110F5.5136.02900Φ32Φ20<80550 w18
CQB32-20-160F3.5325.02900Φ32Φ20<801.565
CQB40-25-120F6.3155.02900Φ40Φ25<80750 w35
CQB40-25-160F6.3325.02900Φ40Φ25<80375
CQB40-40-100F6115.02900Φ40Φ40<80550 w20
CQB40-40-125F6.517.53.72900Φ40Φ40<801.140
CQB50-32-125F12203.52900Φ50Φ32<1001.545
CQB50-32-160F12.5323.52900Φ50Φ32<100485
CQB65-50-150F20254.02900Φ65Φ50<1004100
CQB65-50-160F17.5324.02900Φ65Φ50<1004100
CQB65-50-180F8384.02900Φ65Φ50<1005.5120
CQB-L 技术参数(长支架系列,轴联式)
CQB50-32-125FL12.5203.52900Φ50Φ32<1002.290
CQB50-32-160FL12.5323.52900Φ50Φ32<1004128
CQB50-32-200FL12.5503.52900Φ50Φ32<1007.5180
CQB65-50-160FL25324.02900Φ65Φ50<1007.5230
CQB65-40-200FL25504.02900Φ65Φ40<10011280
CQB80-65-160FL50324.02900Φ80Φ65<10011350
CQB80-50-200FL50504.02900Φ80Φ50<10018.5380
CQB100-80-160FL100324.02900Φ100Φ80<10018.5450
注:若您需要的性能参数超出此表范围,我公司可根据您的要求予以调整。您的需求就是我们的追求!
